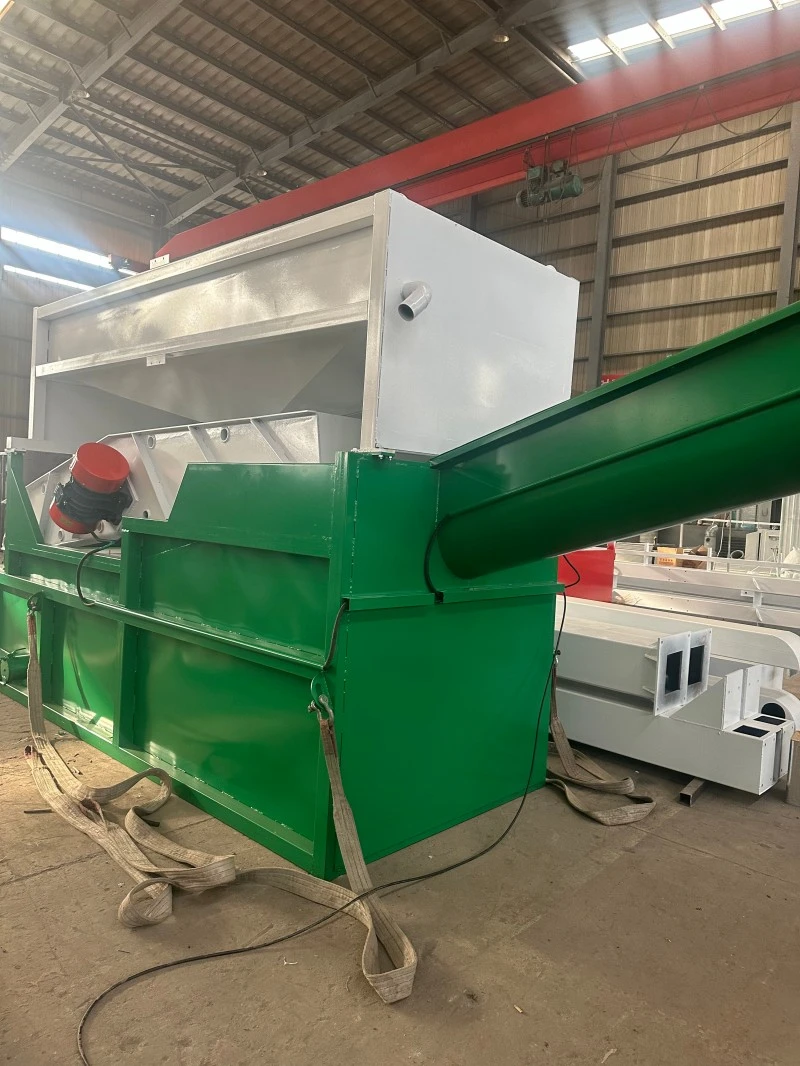

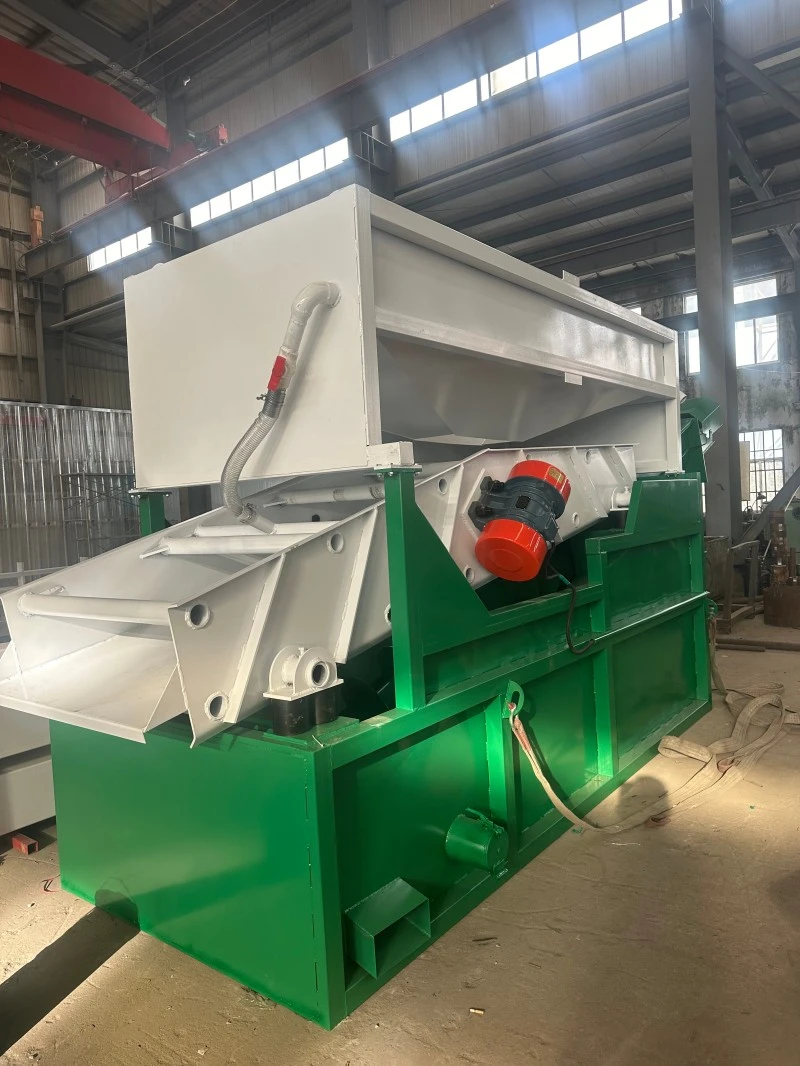

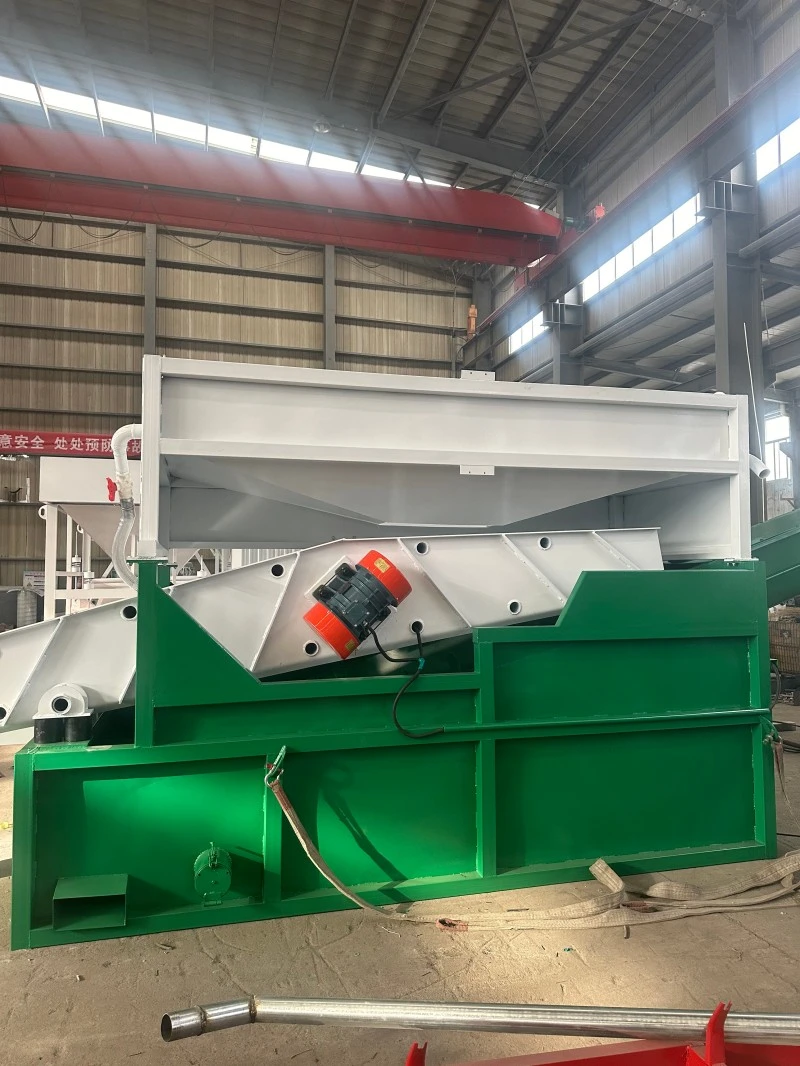

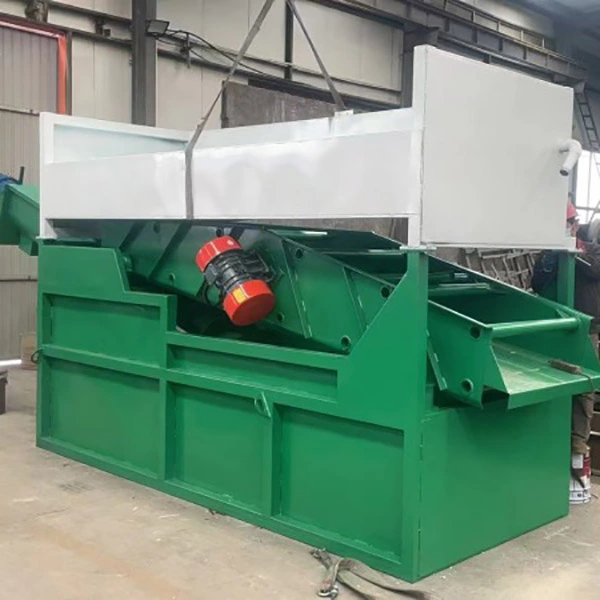

모래 및 자갈 스크리닝 장비

Qingzhou Mingxu 공급망은 모래 생산 라인, 광산 광미 처리 및 건설 폐기물 재활용을 위한 고주파 모래 및 자갈 스크리닝 장비를 제공합니다. 스크린은 두 개의 진동 모터를 사용하여 고주파 모션을 생성하므로 연속 작동 중에 메시를 깨끗하게 유지하고 일관된 스크리닝 정확도를 유지하는 데 도움이 됩니다.

이 장치는 물 수집 탱크와 오버플로 배출구를 결합하여 미세한 모래를 회수하고 재료에서 과도한 물을 제거합니다. 메쉬 크기, 데크 각도, 처리 용량은 주문 단계에서 구성할 수 있으며, 기계는 단일 구매 또는 대량 주문으로 가능합니다.

기술 사양

작동 원리

모래 세척기의 모래-물 혼합물은 기계의 호퍼로 공급됩니다. 이중 진동 모터는 고주파 왕복 운동으로 스크린 본체를 구동합니다. 굵은 골재는 경사 스크린 데크를 따라 전진하며 앞쪽 끝에서 배출됩니다. 고운 모래를 포함한 흙탕물은 스크린 메쉬를 통과하여 하부 저수조로 떨어집니다. 일치하는 모래 펌프는 회수를 위해 고운 모래를 추출하고 탁한 물은 오버플로 배출구를 통해 흘러 나옵니다. 이는 하나의 연속 작업으로 스크리닝, 탈수 및 미세 모래 회수를 완료합니다.

작동 지침

1. 시작 전:진동 모터, 스크린 메쉬, 충격 스프링 및 물 탱크에 손상이나 잔해가 있는지 확인하십시오. 이물질을 제거하세요.

2. 무부하 테스트:2~3분 동안 빈 상태로 기계를 실행합니다. 비정상적인 소음이나 과도한 흔들림이 있는지 들어보세요. 안정적인 작동이 확인된 후에만 공급을 시작하십시오.

3. 생산 운영:재료를 고르게 공급합니다. 원하는 모래 건조도에 따라 모터 가진력을 조정합니다. 화면이 막혔는지 정기적으로 확인하십시오.

4. 일시 휴업:먼저 먹이를 멈추세요. 남은 재료를 제거하기 위해 화면이 잠시 진동하도록 한 다음 전원을 차단합니다. 필요한 경우 스크린에서 슬러지를 씻어냅니다.

5. 안전:작동 중에는 화면이나 모터를 만지지 마십시오. 유지 관리 작업을 수행하기 전에 전원을 완전히 차단하십시오.

주요 특징

1. 스크리닝과 탈수를 결합했습니다.모래 및 자갈 스크리닝 장비는 단일 패스로 모래 고르기, 진흙 분리 및 미세한 모래 회수를 수행하여 장시간 공기 건조 없이 수분 함량이 감소된 모래를 생성합니다.

2. 차단 방지 화면 디자인.강한 고주파 진동으로 메쉬에 진흙과 돌가루가 묻어나지 않게 하여 연속 작업 중에도 안정적인 스크리닝 정밀도를 유지합니다.

3. 고운 모래 회수.하부 물 탱크는 씻겨 내려가는 미세한 모래를 포착하여 재료 손실을 줄이고 전체 생산량을 향상시킵니다.

4. 낮은 유지 관리 요구 사항.구조는 상대적으로 간단하며 마모 부품은 주로 스크린 메쉬와 진동 모터 베어링으로 ​​제한됩니다. 정기 점검 및 청소는 간단합니다.

구조 설계 및 시스템 최적화

차단 방지 화면 구조.스크린 데크는 메시에 달라붙을 수 있는 입자를 제거하는 고주파 진동으로 작동하도록 설계되었습니다. 눈부심을 줄이기 위해 공급 재료 특성에 따라 메쉬 개구부 모양과 와이어 직경을 선택합니다. 또한, 스크린 패널을 약간의 크라운 또는 계단식 레이아웃으로 구성하여 작동 중 재료 분배 및 자체 청소를 촉진할 수 있습니다.

진동 절연 시스템.스크린 본체는 진동 모터에서 생성되는 동적 힘을 흡수하는 고무 또는 강철 코일 스프링 세트로 지지됩니다. 이는 지지 프레임과 기초로의 진동 전달을 줄여 주변 구조물을 보호하고 기계 자체의 수명을 연장합니다. 스프링 배열은 다양한 부하 조건에서도 안정적인 스크린 진폭을 유지하는 데 도움이 됩니다.

물 순환 최적화.하부 저수조는 탁한 물 흐름에서 침전된 고운 모래를 분리하기 위해 오버플로 둑으로 설계되었습니다. 포함된 모래 펌프는 고운 모래가 쌓이는 탱크 바닥에서 끌어당기는 동시에 정화된 물이 제어된 수준으로 넘칩니다. 이러한 배열을 통해 공정수는 폐쇄 루프 시스템의 세척 단계로 다시 재활용되어 총 물 소비량을 줄이고 폐수 배출을 최소화할 수 있습니다.

맞춤화 기능

생산 목표와 재료 특성에 따라 용량, 스크린 조리개 및 전체 라인 구성을 계획할 수 있습니다. 스크린 데크의 길이와 너비는 표준 설계 범위 내에서 조정 가능하며, 필요한 제품 그라데이션에 맞게 메쉬 크기가 선택됩니다. 턴키 프로젝트의 경우 탈수 스크린을 업스트림 모래 세척기, 미세 모래 회수 장치 및 다운스트림 컨베이어와 통합할 수 있으며, 생산 전 검토를 위해 제공되는 프로세스 흐름 및 레이아웃 도면이 있습니다.

일반적인 응용 분야

1. 고운 모래 탈수 및 회수모래 공장의 모래 세척 라인에서.

2. 모래 탈수콘크리트 배치 플랜트용.

3. 진흙 제거 및 미세한 모래 추출광산 광미에서.

4. 정제 및 스크리닝강에서 채취한 모래.

5. 세척 및 탈수건설폐기물 재활용골재.

보증 및 지원

주요 구조 및 드라이브 구성 요소는 12개월 또는 1,000시간 중 먼저 도래하는 기간 동안 보증됩니다. 스크린 메쉬, 쇼크 스프링 등 마모 부품은 보증 대상에서 제외됩니다. 교체 부품을 공급할 수 있습니다. 운임 및 설치 인력은 고객의 책임입니다.

FAQ

Q1: 이 탈수 스크린과 표준 진동 스크린의 차이점은 무엇입니까?
A1: 크기 분류에는 표준 진동체 스크린이 주로 사용됩니다. 이 탈수 스크린은 모래-물 혼합물을 위해 특별히 설계되었습니다. 스크리닝과 물 수집 탱크 및 오버플로 시스템을 결합하여 자재에서 과도한 물을 제거하는 동시에 미세한 모래를 회수할 수 있습니다.

Q2: 모래 세척기 없이 기계를 독립적으로 사용할 수 있습니까?
A2: 탈수 스크린은 일반적으로 모래 세척기 뒤에 설치됩니다. 공급 물질에 이미 슬러리를 형성하기에 충분한 물이 포함되어 있는 경우 스크린은 와셔 없이 작동할 수 있습니다. 건조된 소재의 경우 탈수 전 세탁 단계를 권장합니다.

Q3: 스크린 메쉬는 얼마나 자주 교체해야 합니까?
A3: 메쉬 수명은 재료의 마모성 및 일일 작동 시간에 따라 달라집니다. 일반적인 모래 처리 조건에서 메쉬는 일반적으로 몇 달 동안 지속됩니다. 정기적인 검사가 권장되며, 마모 징후로는 고르지 않은 스크리닝, 탈수 효과 감소 또는 눈에 띄는 찢어짐 등이 있습니다. 지속적인 생산을 위해 예비 메쉬를 현장에 보관해야 합니다.

Q4: 스크린이 처리할 수 있는 모래 입자 크기 범위는 어떻게 됩니까?
A4: 스크린은 일반적으로 0.075mm ~ 5mm 범위의 미세 모래에서 중간 모래에 적합합니다. 정확한 메쉬 크기는 대상 제품 사양 및 사료 특성에 따라 주문시 선택할 수 있습니다.

Q5: 진동 강도가 최종 모래 수분 함량에 영향을 줍니까?
A5: 그렇습니다. 일반적으로 진동 강도가 높을수록 수분 분리가 가속화되어 탈수 효과가 향상됩니다. 그러나 과도한 진동으로 인해 스크린과 지지 스프링이 조기 마모될 수 있습니다. 가진력은 수분 감소와 장비 사용 수명의 균형을 맞추기 위해 조정되어야 합니다.
