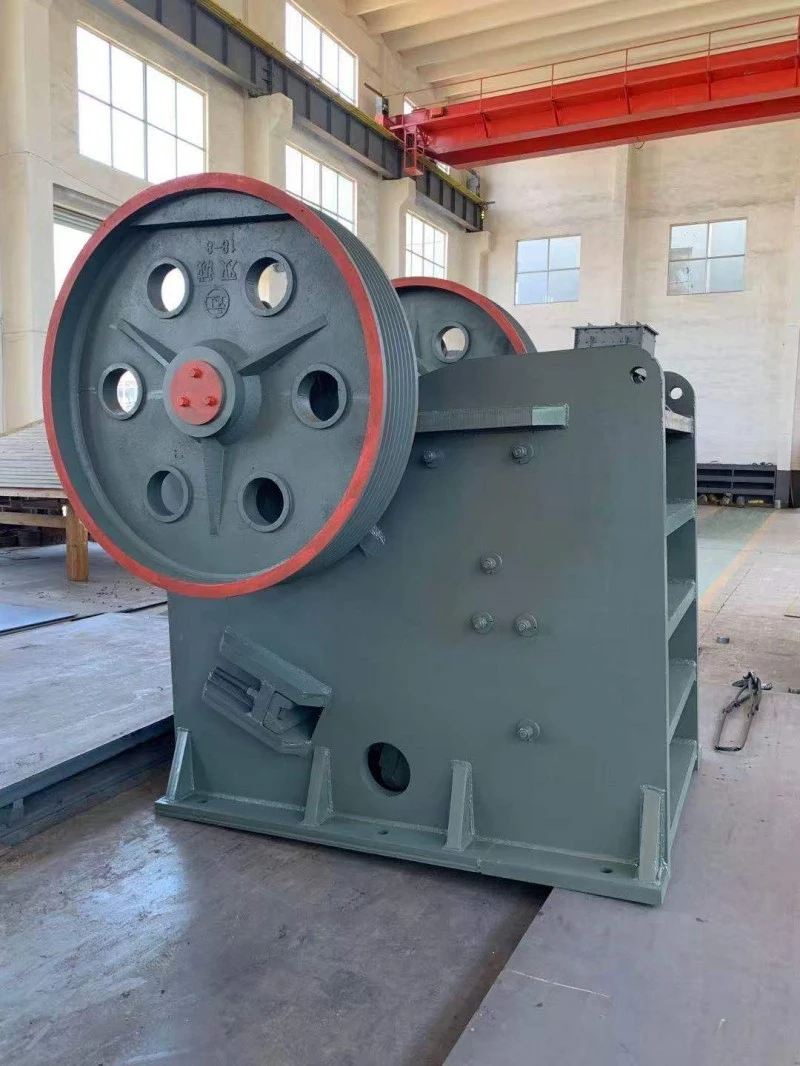

콘크리트 재활용용 조 크러셔

Qingzhou Mingxu Supply Chain Co., Ltd.는 채광, 채석, 골재 생산, 도로 건설 및 건설 폐기물 처리 분야의 1차 파쇄용 조 크러셔를 공급합니다. 콘크리트 재활용용 조 크러셔는 조 플레이트 압축을 사용하여 화강암, 철광석 및 콘크리트 블록과 같은 단단한 재료를 파괴합니다.

분쇄기는 조절 가능한 배출 크기로 연속 작동하도록 설계되었습니다. 공장 재고, 사양 맞춤화, 대량 주문이 가능합니다. 이 장비는 건설 프로젝트, 골재 플랜트 및 광산 작업용으로 제작되었습니다.

기본 구성

주요 특징

1. 강화된 프레임. 용접된 강철 구조는 지속적인 채굴 및 채석 작업 중에 큰 충격을 견딜 수 있도록 설계되었습니다.

2. 깊은 분쇄실. 챔버 프로파일은 데드존을 줄이고 처리량을 유지하는 데 도움이 되며 낮은 전력 소비로 균일한 제품 크기에 기여합니다.

3. 조정 가능한 방전. 생산을 중단하지 않고도 출력 입자 크기를 제어하기 위해 간격을 기계적으로 또는 유압식으로 변경할 수 있습니다.

4. 유지보수 접근. 조 플레이트와 같은 마모 부품은 표준 도구를 사용하여 쉽게 제거하고 교체할 수 있도록 설계되었습니다.

5. 유연한 전원 옵션. 원격 사이트를 위한 고정식 및 이동식 장치를 포함하여 전기 및 디젤 구성을 모두 사용할 수 있습니다.

작동 방식

1. 동력 전달: 전기 모터는 V 벨트를 통해 플라이휠을 구동하여 편심 샤프트를 회전시킵니다. 이 동작으로 인해 움직이는 턱이 앞뒤로 흔들리게 됩니다.

2. 분쇄 과정: 재료는 상단 피드 입구에서 들어갑니다. 이동식 턱은 고정된 턱을 향해 움직이며 압축, 쪼개짐, 굽힘 힘을 가하여 큰 암석을 작은 조각으로 부수게 됩니다.

3. 배출 및 크기 조정: 필요한 크기에 도달한 분쇄된 재료는 바닥 배출 간격을 통해 떨어집니다. 추가 분쇄를 위해 대형 조각이 챔버에 남아 있습니다. 배출 간격을 조정하여 최종 제품 크기를 변경할 수 있습니다.

4. 과부하 보호: 금속과 같은 부서지지 않는 물체가 챔버에 들어갈 때 하단의 스프링 완충 시스템이 해제됩니다. 이를 통해 주요 구성 요소를 손상시키지 않고 이물질이 통과할 수 있습니다.

전원 및 구성 사용자 정의

분쇄기는 현장 전력 가용성 및 작동 요구 사항에 따라 전기 모터 또는 디젤 엔진으로 구성할 수 있습니다. 전기 드라이브는 안정적인 그리드 공급을 갖춘 고정식 플랜트에 적합하며 운영 비용이 낮고 제어 통합이 단순화되었습니다. 디젤 드라이브는 원격 위치 또는 그리드 전력이 불안정하거나 사용할 수 없는 이동식 분쇄 장치에 사용됩니다.

이동식 응용 분야의 경우 분쇄기는 동력 장치와 배출 컨베이어가 통합된 스키드 프레임이나 트레일러에 장착할 수 있습니다. 고정 설치에서 기계는 일반적으로 별도의 공급 및 스크리닝 장비를 사용하여 콘크리트 기초 위에 설치됩니다. 사전 스크리닝, 자기 분리, 제품 컨베이어 옵션을 포함하여 고객의 기존 프로세스 흐름에 맞게 레이아웃을 조정할 수 있습니다.

완전한 파쇄 라인이 필요한 경우 조 크러셔를 보조 콘 크러셔, 임팩트 크러셔, 진동 스크린 및 모래 제조 기계와 결합할 수 있습니다. 각 단계의 선택은 공급 물질 특성, 필요한 최종 제품 크기 및 시간당 처리량을 기반으로 합니다. 우리 기술팀은 주문 확인 전에 검토를 위해 프로세스 흐름도와 장비 목록을 제공할 수 있습니다.

과부하 보호 및 방전 조정 설계

스프링 버퍼 시스템은 부서지지 않는 물체에 대한 주요 기계적 보호 역할을 합니다. 가동 조에 과도한 힘이 가해지면 스프링이 압축되면서 토출구가 일시적으로 넓어져 이물질이 통과하게 됩니다. 물체를 치우면 스프링이 원래 위치로 돌아가고 정상적인 분쇄가 재개됩니다. 이 설계는 베어링 손상 및 편심 샤프트 고장의 위험을 줄여줍니다.

파쇄실 바닥면의 가동죠와 고정죠 사이의 간격을 조절하여 배출크기를 조절합니다. 기계적 웨지 조정과 유압 조정의 두 가지 조정 방법을 사용할 수 있습니다. 기계식 웨지 시스템은 심 또는 웨지 블록을 사용하여 간격을 수동으로 설정하므로 표준 작업에 간단하고 안정적입니다. 유압 시스템을 사용하면 간격을 더 빠르게 변경할 수 있으며 제품 크기 변경이 빈번한 대량 생산 공장에서 자주 사용됩니다.

조정 메커니즘은 정상 작동 중에 설정된 간격을 유지하도록 설계되어 제품 일관성에 영향을 줄 수 있는 드리프트를 방지합니다. 시스템이 계속해서 정확하게 작동하는지 확인하려면 웨지 위치와 스프링 장력을 정기적으로 검사하는 것이 좋습니다. 엄격한 입자 크기 요구 사항이 있는 작업의 경우 유압 조정 옵션을 사용하면 더 정밀한 제어와 더 빠른 반응을 얻을 수 있습니다.

작동 지침

시작 전:

1. 조 플레이트, 볼트 및 벨트 장력을 검사합니다. 분쇄 구멍에서 잔해물을 제거하십시오.

2. 토출 간격을 필요한 크기로 설정하고 모든 그리스 지점에 윤활유를 바릅니다.

3. 3~5분 동안 부하 없이 장비를 작동합니다. 비정상적인 소음이나 진동이 없는지 확인한 후에만 공급을 시작하십시오.

작동 중:

1. 재료를 고르게 공급하십시오. 금속 블록이나 큰 돌이 캐비티에 들어가지 않도록 하십시오.

2. 방전 크기, 모터 전류 및 베어링 온도를 모니터링합니다. 결함이 감지되면 즉시 중지하십시오.

3. 기계가 작동하는 동안 절대로 분쇄 구멍에 손을 넣지 마십시오. 유지보수 전에 전원을 분리하십시오.

일시 휴업:

1. 공급을 중단하고 모든 재료가 챔버에서 제거되도록 하십시오.

2. 전원을 차단하기 전에 잠시 동안 기계를 빈 상태로 가동하십시오.

3. 기계의 먼지를 청소하고 조 플레이트 및 기타 소모성 부품의 마모를 점검하십시오.

일반적인 응용 분야

1. 채광: 철광석, 금광석, 석회석, 화강암, 현무암 및 강 자갈의 1차 파쇄.

2. 골재 생산: 고속도로, 교량 및 콘크리트 배칭 플랜트용 원석 가공.

3. 인프라: 철도, 수자원 보호, 터널 및 공항 프로젝트를 위한 석재 준비.

4. 건설 폐기물: 재활용을 위해 콘크리트 블록 및 철거 잔해물을 분쇄합니다.

보증 및 지원

주요 구조 및 드라이브 구성 요소는 12개월 또는 1,000시간 중 먼저 도래하는 기간 동안 보증됩니다. 조 플레이트 및 라이너와 같은 마모 부품은 보증에 포함되지 않습니다. 교체 부품을 공급할 수 있습니다. 운임 및 설치 인력은 고객의 책임입니다.

FAQ

Q1: 당신은 공장입니까, 아니면 무역 회사입니까? 생산 현장을 방문해 볼까요?
A1: Qingzhou Mingxu 공급망은 전용 분쇄기 제조 작업장과 협력합니다. 구매자는 기계 검사 및 재료 테스트를 위해 공장 방문을 환영합니다.

Q2: 올바른 조 크러셔 모델을 어떻게 선택합니까?
A2: 선택은 피드 크기, 필요한 출력, 재료 경도 및 사용 가능한 전력에 따라 달라집니다. 원자재 및 목표 생산율에 대한 기본 설명을 제공하면 적합한 구성을 확인하는 데 도움이 될 수 있습니다.

Q3: 지속적인 작동을 위해서는 어떤 유지관리가 필요합니까?
A3: 정기적인 점검에는 조 플레이트 마모, 벨트 장력, 윤활 지점 및 배출 간격 설정이 포함되어야 합니다. 분쇄실과 주변 지역을 매일 청소하면 축적을 방지하는 데 도움이 됩니다. 장기 프로젝트를 위해 예비 조 플레이트와 라이너를 현장에 보관해야 합니다.

Q4: 분쇄기를 이동식 구성으로 사용할 수 있습니까?
대답4: 그렇습니다. 고정식 및 이동식 장치가 모두 가능합니다. 이동식 장치에는 독립형 현장용 디젤 엔진이 장착될 수 있으며 분쇄기는 트레일러나 스키드 프레임에 장착될 수 있습니다.

Q5: 기계식 토출 조정과 유압 토출 조정의 차이점은 무엇입니까?
A5: 기계적 조정은 심이나 웨지 블록을 사용하고 수동으로 설정됩니다. 고정 생산에 간단하고 안정적입니다. 유압 조정을 사용하면 간격을 빠르게 변경할 수 있으며 제품 크기를 자주 전환하거나 정확하고 반복 가능한 설정이 필요한 작업에 더 적합합니다.
